HD钱包

HD Wallet（Hierarchical Deterministic Wallet，分层确定性钱包）是基于[BIP32](bips/bip-0032.mediawiki at master · bitcoin/bips (github.com))实现的用于管理私钥的工具。

非确定性钱包和确定性钱包

非确定性钱包可以参考比特币客户端使用随机生成密钥的方式。

比特币客户端会预先生成100个随机私钥缓存在一个密钥池，从最开始就生成足够多的私钥并且每个密钥只使用一次。这种钱包难以管理、 备份以及导入密钥。非确定性钱包的每一个密钥都需要进行备份，如果钱包不可访问时，没有备份的密钥就会失去其资金的控制权

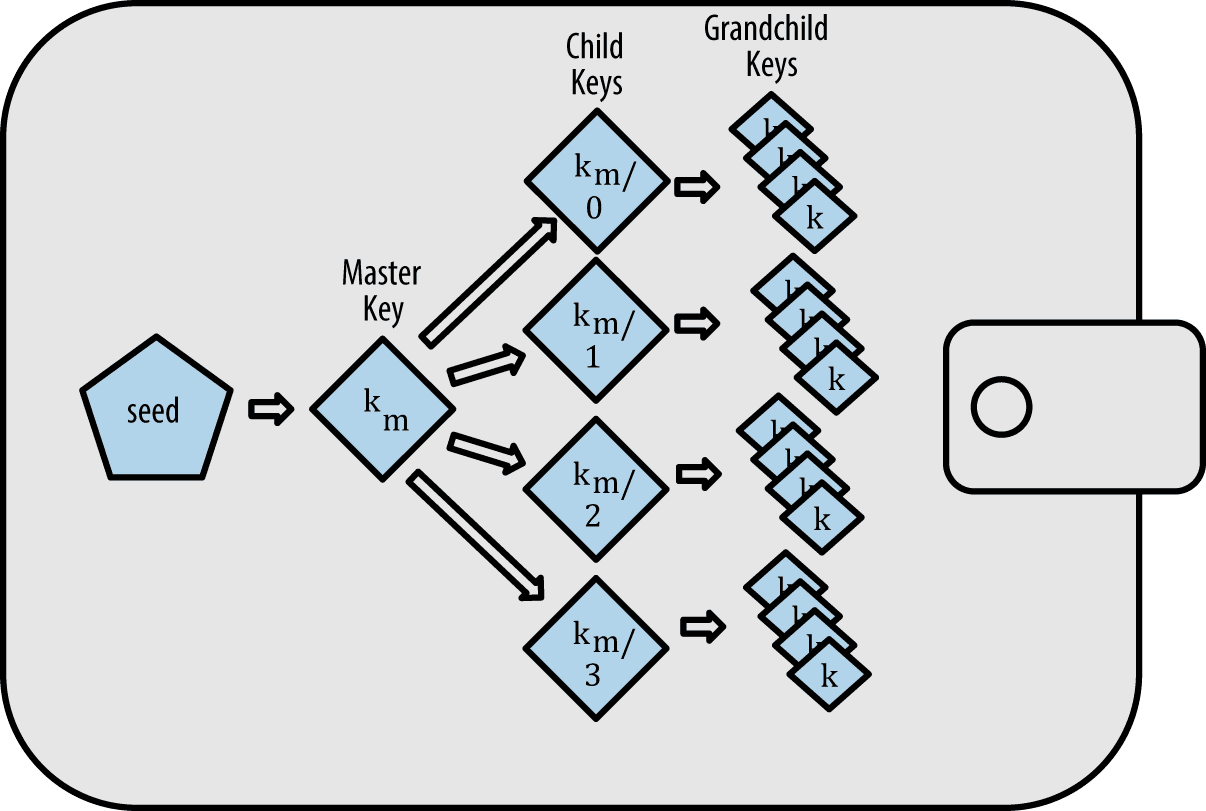

HD-wallet

确定性钱包中通过一个主密钥派生出子密钥，这个主密钥称为种子(seed)。

HD钱包是确定性钱包的一种衍生，HD钱包遵循BIP32标准，它通过seed导出树状结构的密钥，使得父密钥可以衍生一系列子密钥，每个子密钥又可以衍生出一系列孙密钥，以此类推，无限衍生。

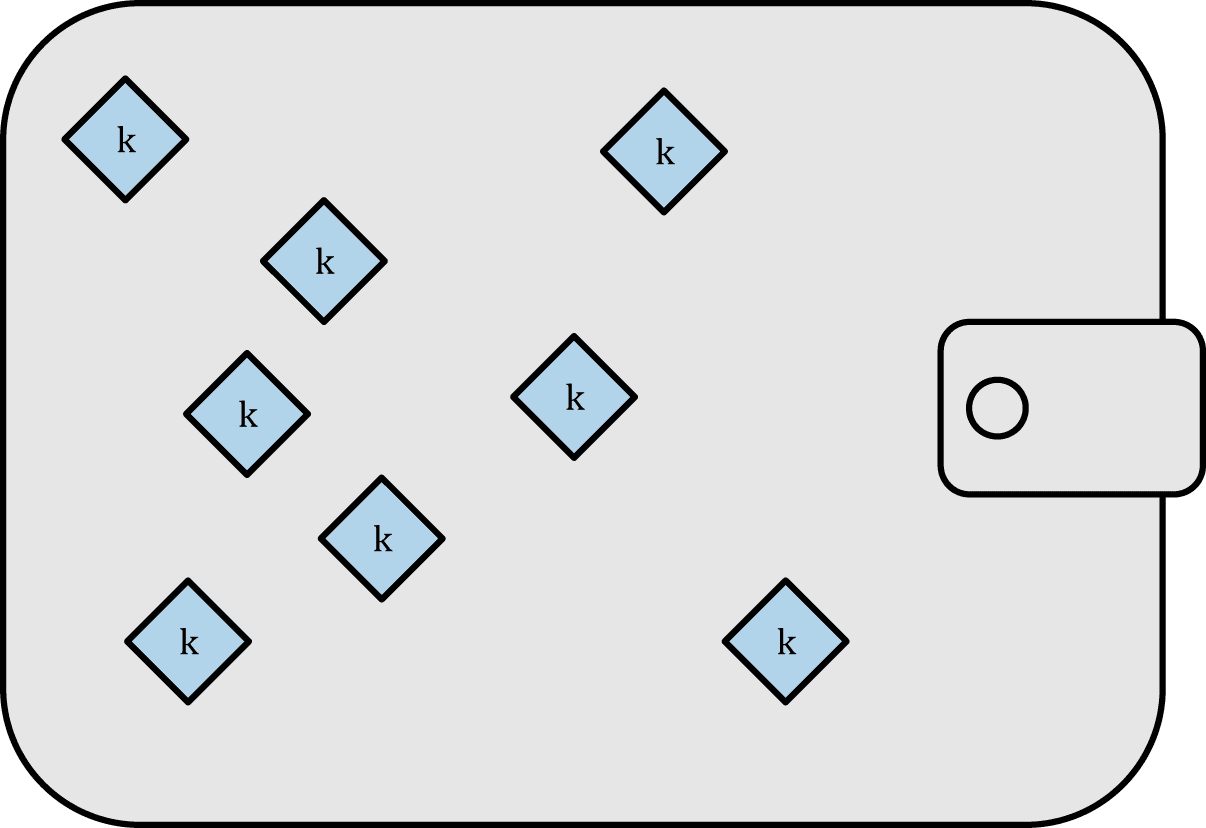

wallet

与HD钱包相关的BIP

BIP32、BIP39和BIP44是Bitcoin Improvement Proposals（比特币改进提案）中定义的三种标准，用于增强比特币和其他加密货币钱包的功能和安全性。

BIP32描述了比特币分层确定性钱包

BIP39描述了助记词的实现

BIP43和BIP44，这两个协议规定了钱包的树结构，即HD 钱包标准路径（主要分析BIP44）

BIP32-HD原理

BIP32由以下几部分来进行深入：

  • 密钥序列化格式：密钥的数据结构
  • 密钥派生：规定子密钥是如何从父密钥中派生
  • 密钥树：父密钥派生子密钥所形成的树状结构

下面通过理论与代码（golang）相结合的方式去理解BIP32。

BIP32实现代码：go-bip32/bip32.go at master · tyler-smith/go-bip32 (github.com)

序列化格式：密钥结构

BIP32规定密钥的序列化格式包括6个类型：

  • 版本（version）:4 byte，对密钥版本的预定。主网的公钥版本-0x0488B21E，私钥版本-0x0488ADE4（测试网 公钥版本-0x043587CF，私钥版本-0x04358394）
  • 深度（depth）:1 byte，密钥当前的层级。如：主密钥层级为0（0x00），派生的一级子密钥层级为1 （0x01）
  • 父密钥指纹（FingerPrint）:4 byte，父密钥hash值的前四位。主密钥的父指纹为0x00000000
  • 子编号（child number）:4 byte，密钥的索引
  • 链码（chain code）:32 byte，通过HMAC-SHA512计算的得到右32字节
  • 公钥或私钥 （Key）: 33 byte ，通过HMAC-SHA512计算的得到左32字节
1
2
3
4
5
6
7
8
9
type Key struct {
	Key         []byte // 33 bytes
	Version     []byte // 4 bytes
	ChildNumber []byte // 4 bytes
	FingerPrint []byte // 4 bytes
	ChainCode   []byte // 32 bytes
	Depth       byte   // 1 bytes
	IsPrivate   bool   // unserialized
}

密钥派生：生成子密钥过程

密钥派生有很多种方式推导密钥，比如：父私钥→子私钥、父公钥→子公钥、父私钥→子公钥以及一种不可行的方式，父公钥→子私钥。下面从父私钥推导子公钥的过程进行描述

扩展密钥

用于计算子密钥的一部分

将256位的私钥或公钥扩展为512位的位串，将左256表示为k, 右256位表示为c，得到扩展密钥 （k，c）。其中，k是密钥序列化中的key，c是链码

强化密钥

得到密钥的种类，有根据给的索引大小区分普通密钥和强化密钥

为什么需要强化密钥（强化派生）：当黑客拿到你的未硬化的扩展子私钥和扩展父公钥（链码）可以反向推导出父私钥或者所有的姊妹钱包，从而盗取你账户的所有资产

细节深入：HD Wallets: Why Hardened Derivation Matters? | by Blaine Malone | Medium

每个扩展密钥有 2 31个普通子密钥， 2 31个强化子密钥（hardened child keys）。 这些子密钥都有一个索引。 普通子密钥使用索引0到 2 31-1。 强化子密钥使用索引 2 31 到 2 31-1。 为了简化强化子密钥索引的符号，数字i H表示i + 2 31。

父私钥 → 子私钥

  • 子密钥派生函数（Child key derivation）：CKDprev( (k，c) , i )，其中i是钱包索引，这个索引与构建密钥树有关
    • 输入扩展密钥与索引 i
    • 将CKD中参数传入到HMAC-SHA512计算
    • 判断（k，c）是否是强化密钥，比较i的值：i > 2 31
      • 如果i > = 2 31, data = 0x00 || k || i （注意：0x00将私钥补齐到33字节长）
      • i < 2 31，data = k || i
  • 得到 l = CKDprev( (k，c) , i )，l 是一个长度为 512 的位串。将l 分为两部分lL , lR
  • 得到子密钥：Ki = (lL + k) mod n
    • 条件： lL < n ，Ki != 0 , len(Ki ) != 32 （否则得到密钥是无效的）
    • 这里的n是指secp256k1标准定义的参数（Integers modulo the order of the curve， 简称：n）
  • 得到子密钥链码：Ci = lR

代码分析

创建主密钥

主密钥通过种子得到，使用hmac函数计算出位串(Key =“比特币种子”,Data = seed)，取lL 作为子密钥，lR作为链码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
func NewMasterKey(seed []byte) (*Key, error) {
	// Generate key and chaincode
	hmac := hmac.New(sha512.New, []byte("Bitcoin seed"))
	_, err := hmac.Write(seed)

	intermediary := hmac.Sum(nil)

	// Split it into our key and chain code
	keyBytes := intermediary[:32]
	chainCode := intermediary[32:]

	// Create the key struct
	key := &Key{
		Version:     PrivateWalletVersion,
		ChainCode:   chainCode,
		Key:         keyBytes,
		Depth:       0x0,
		ChildNumber: []byte{0x00, 0x00, 0x00, 0x00},
		FingerPrint: []byte{0x00, 0x00, 0x00, 0x00},
		IsPrivate:   true,
	}

	return key, nil
}

父私钥推导子密钥

用seed生成主密钥后，调用该方法去生成一个子密钥

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
// NewChildKey derives a child key from a given parent as outlined by bip32
func (key *Key) NewChildKey(childIdx uint32) (*Key, error) {
	// Fail early if trying to create hardned child from public key
	if !key.IsPrivate && childIdx >= FirstHardenedChild {
		return nil, ErrHardnedChildPublicKey
	}

	intermediary, err := key.getIntermediary(childIdx)
	if err != nil {
		return nil, err
	}

	// Create child Key with data common to all both scenarios
	childKey := &Key{
		ChildNumber: uint32Bytes(childIdx),
		ChainCode:   intermediary[32:],
		Depth:       key.Depth + 1,
		IsPrivate:   key.IsPrivate,
	}

	// Bip32 CKDpriv
	if key.IsPrivate {
		childKey.Version = PrivateWalletVersion
		fingerprint, err := hash160(publicKeyForPrivateKey(key.Key))
		if err != nil {
			return nil, err
		}
		childKey.FingerPrint = fingerprint[:4]
		childKey.Key = addPrivateKeys(intermediary[:32], key.Key)

		// Validate key
		err = validatePrivateKey(childKey.Key)
		if err != nil {
			return nil, err
		}
		// Bip32 CKDpub
	} else {
		// ...
	}
	return childKey, nil
}

通过扩展密钥计算lL , lR的位串

使用HMAC-SHA512算法计算，先要对索引进行比较，密钥是否是强化密钥

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
func (key *Key) getIntermediary(childIdx uint32) ([]byte, error) {
	// Get intermediary to create key and chaincode from
	// Hardened children are based on the private key
	// NonHardened children are based on the public key
	childIndexBytes := uint32Bytes(childIdx)

	var data []byte
    // FirstHardenedChild = uint32(0x80000000)
	if childIdx >= FirstHardenedChild {
		data = append([]byte{0x0}, key.Key...)
	} else {
		if key.IsPrivate {
			data = publicKeyForPrivateKey(key.Key)
		} else {
			data = key.Key
		}
	}
	data = append(data, childIndexBytes...)

	hmac := hmac.New(sha512.New, key.ChainCode)
	_, err := hmac.Write(data)
	if err != nil {
		return nil, err
	}
	return hmac.Sum(nil), nil
}

计算Ki

使用该公式计算 Ki = (lL + k) mod n

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
func addPrivateKeys(key1 []byte, key2 []byte) []byte {
	var key1Int big.Int
	var key2Int big.Int
	key1Int.SetBytes(key1)
	key2Int.SetBytes(key2)

	key1Int.Add(&key1Int, &key2Int)
	key1Int.Mod(&key1Int, curve.Params().N)

	b := key1Int.Bytes()
	if len(b) < 32 {
		extra := make([]byte, 32-len(b))
		b = append(extra, b...)
	}
	return b
}

钱包结构：HD钱包的路径

前面我们通过CKD函数计算出密钥，计算密钥需要两个参数一个是扩展密钥，一个是索引。通过这个索引我们能够沿着一条路径构建出子密钥，比如：构造一个路径为 “m/0/0/1” 的密钥来控制钱包

  • 构造过程，从seed得到主密钥m，通过m去构造路径：
  • CKD( CKD( CKD( m, 0), 0 ), 1) = CKD(CKD(m,0), 0)/1 = CKD(m, 0)/0/1 = m/0/0/1

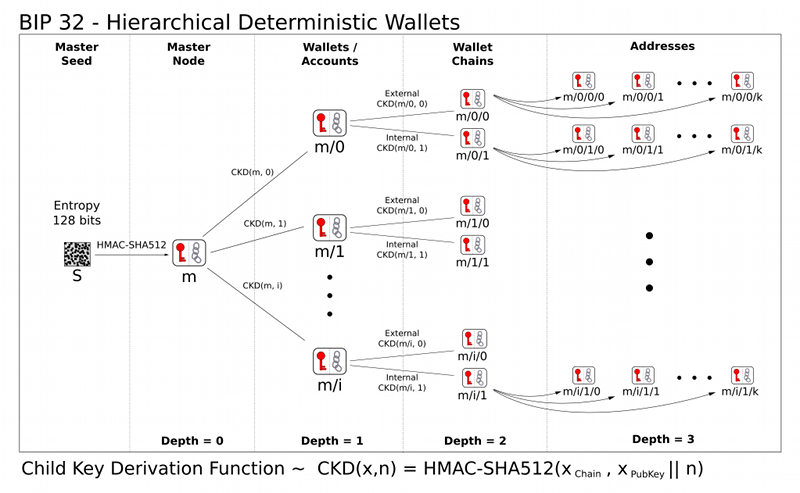

derivation

Source: https://github.com/bitcoin/bips/blob/master/bip-0032/derivation.png

BIP39-助记词标准

BIP39描述了记助词的实现，主要分为两个部分：生成记助词和将记助词转化为二进制种子

为什么需要记助词：BIP32通过输入一个seed就能输出主密钥和一堆子密钥，我们只需记住seed就能控制钱包，但是对于人类来说记忆一串毫无关联的数字是很困难的。所以BIP39提出通过一组容易记住的单词（或者说一个句子）来用于生成seed。

生成记助词

记助词生成过程：

  1. 生成一个初始熵（entropy），熵的长度在128~256位且必须为32位的倍数。其中ENT（entropy length）= 熵的长度
  2. 将初始熵进行SHA256计算，取前 ENT/32 位作为校验和（checksum）。其中 CS（checksum length）= ENT/32
  3. 将熵和校验和拼接（校验和附加在熵后），这个串会被分为11位一组，每一组会对应单词表的索引（0-2047），一共有 MS （mnemonic sentence） = ( ENT + CS ) / 11 组单词

单词表实现：python-mnemonic/src/mnemonic/wordlist/english.txt at master · trezor/python-mnemonic (github.com)

ENT CS ENT + CS MS
128 4 132 12
160 5 165 15
192 6 198 18
224 7 231 21
256 8 264 24

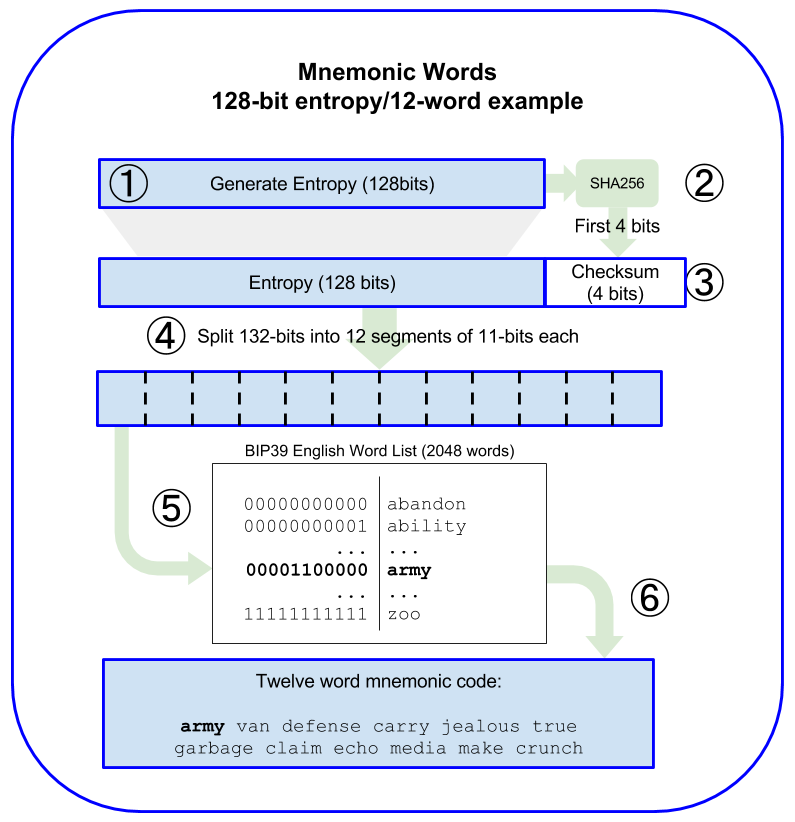

bip39-part1

Source: https://github.com/ethereumbook/ethereumbook

记助词生成种子

记助词生成seed时需要两个参数：记助词（mnemonic）和盐（salt，也能叫密码，passphrase）。salt能够保护钱包，比如：黑客必须同时获得你的记助词和密码才能拿到生成主密钥的seed

生成seed的过程

  1. 向PBKDF2函数输入参数：记助词、盐
  2. PBKDF2函数计算得到一个512位的seed

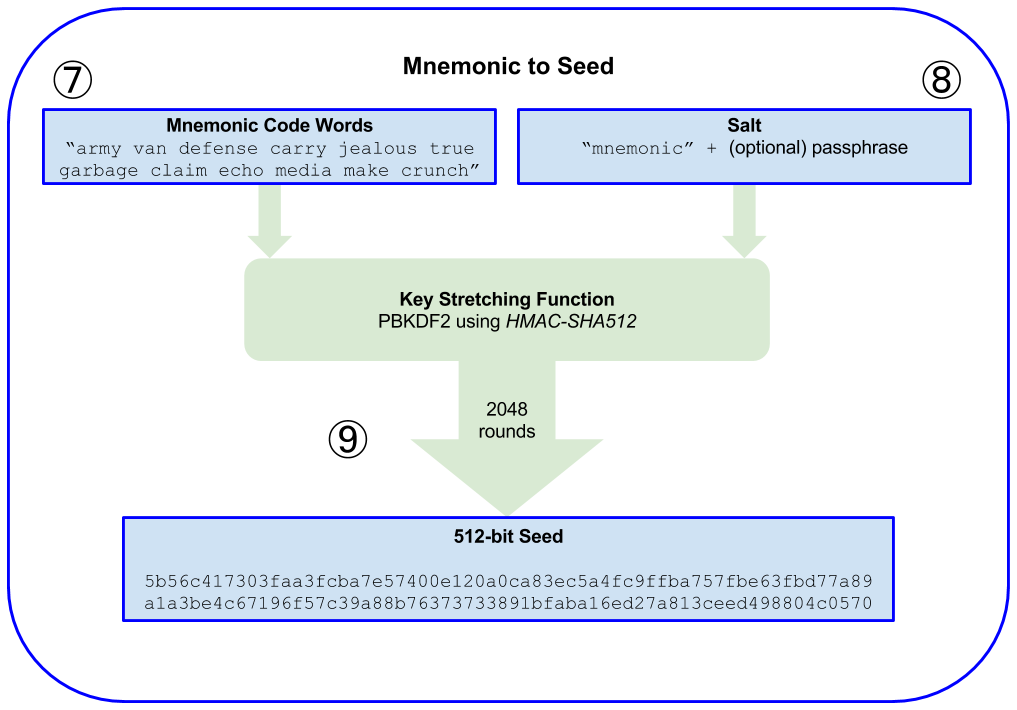

bip39-part2

Source: https://github.com/ethereumbook/ethereumbook

BIP44-HD钱包路径标准

BIP32中描述了HD钱包的结构，其每一层大约有40亿的子密钥和40亿的强化密钥而每一层又能继续衍生下去，这导致钱包里账户的路径近乎是无限的。如果没有一个明确的标准去约束密钥派生的路径，那么更换钱包时就可能出现兼容性问题

强化派生路径表示例子： m/1’/0’ , 其路径上有 “‘“作为强化派生的标记

路径级别

BIP44规定的路径有五个级别

m/purpose’/coin_type’/accout’/change/address_index

  • purpose：协议BIP44，一般设置为常量44’ (0x8000002C)
  • coin_type：币种类型，比特币为0’ (0x80000000)
  • accout：账户类型，为用户划分不同身份。从0’开始递增
  • change：钱包地址对外部是否可见，0用于外部链，1用于内部链
  • index：地址索引，地址从索引0开始按顺序递增编号

引用：

  1. https://github.com/the-web3/blockchain-wallet/tree/master/basicWallet
  2. [Web3专题(三) 2种钱包之分层确定性钱包（HD Wallet，BIP32，BIP39，BIP44） | 登链社区 | 区块链技术社区 (learnblockchain.cn)](https://learnblockchain.cn/article/7098#实现一个以太坊钱包（符合 BIP-44 标准的路径）)
  3. BIP: https://github.com/bitcoin/bips/blob/master/bip-0039.mediawiki
  4. https://github.com/ethereumbook/ethereumbook

吐槽：为什么国内都不喜欢把引用的图源和链接注释出来…
